สาย MC4 Y-Branch: ต่อขนานแผงโซลาร์ยังไงไม่ให้ไฟรั่วกลางแดดเปรี้ยง

สาย MC4 Y Branch ต่อขนานแผงโซล่าเซลล์ เลือกขนาดสายและคุณภาพข้อต่อยังไงไม่ให้กลายเป็นจุดอ่อนไฟรั่วกลางแดด

ช่วงที่เริ่มลองติดตั้งโซลาร์เซลล์เองใหม่ ๆ ผมเคยเจอปัญหาจุกจิกเรื่องสายไฟกับข้อต่อ MC4 Y-Branch บ่อยมาก โดยเฉพาะเวลาต่อแผงแบบขนาน พอเจอแดดจัด ๆ หรือฝนตกปรอย ๆ บางทีก็มีไฟตกบ้าง อุปกรณ์ค้างบ้าง แรก ๆ ก็คิดว่าแผงเสีย แต่พอไล่เช็กไปเรื่อย ๆ ถึงรู้ว่าปัญหาหลักมันอยู่ที่สายกับข้อต่อนี่แหละครับ

จากประสบการณ์ตรง ผมสรุปสิ่งสำคัญที่เรียนรู้มาได้ 3 ข้อใหญ่ ๆ ที่อยากจะแชร์ให้มือใหม่หรือคนที่กำลังจะติดตั้งได้ระวังไว้:

1. เลือกขนาดสาย MC4 Y-Branch ให้เหมาะกับกระแสไฟ

เรื่องขนาดสายสำคัญสุด ๆ ครับ ตอนแรกผมเลือกแบบตาม ๆ คนอื่นไป ไม่ได้คำนวณอะไรมาก พอใช้ไปนาน ๆ เจอแดดจัด สายร้อนจนกรอบ ข้อต่อมีรอยไหม้เล็ก ๆ สาเหตุคือสายเล็กเกินไป รับกระแสไม่ไหว หลักการง่าย ๆ คือ:

  • กระแสต่ำกว่า 30A: ใช้สายขนาด 4 sq.mm. ก็พอ แต่ถ้ากระแสเกิน 30A ขึ้นไป (เช่น แผงใหญ่หลายแผงต่อขนานกัน) ควรขยับไปใช้สาย 6 sq.mm. หรือใหญ่กว่านั้นครับ
  • คำนวณเผื่อ: ปกติแผงโซลาร์ 1 แผง กระแสไฟ (Isc) จะอยู่ที่ประมาณ 10-13A ถ้าคุณต่อขนาน 2 แผง กระแสก็จะเป็นประมาณ 20-26A ซึ่ง 4 sq.mm. ก็ยังไหว แต่ถ้าขนาน 3-4 แผง กระแสจะพุ่งไป 30-52A ทันที แบบนี้ 6 sq.mm. คือทางเลือกที่ปลอดภัยกว่าเยอะครับ
  • ระวังของถูก: สายราคาถูกบางเส้นอาจระบุขนาดเกินจริง พอใช้งานจริงทองแดงข้างในเล็กนิดเดียว ทำให้ร้อนและเกิดความเสี่ยงได้

2. คุณภาพข้อต่อ MC4 Y-Branch ต้องดีจริง

อันนี้เป็นอีกจุดที่หลายคนมองข้าม เพราะคิดว่าแค่เป็นตัวเชื่อม แต่ข้อต่อคุณภาพต่ำคือบ่อเกิดของอาร์ก (Arcing) หรือไฟรั่วเลยนะครับ ผมเคยเจอข้อต่อที่พลาสติกกรอบแตกง่าย ซีลยางเสื่อมเร็ว ทำให้น้ำเข้าได้ พอเจอความชื้นและแดดจัด ๆ มันจะเริ่มมีปัญหาทันที

  • เช็กวัสดุ: ข้อต่อที่ดีควรทำจากพลาสติก PPO/PC ที่ทน UV และทนความร้อนสูง (มาตรฐาน IP67 ขึ้นไป) ลองบีบ ๆ ดู ถ้าพลาสติกนิ่มหรือมีรอยต่อไม่สนิท ให้หลีกเลี่ยง
  • ความแน่นหนา: การเสียบสายเข้ากับข้อต่อต้องแน่นสนิท ไม่มีโยกคลอน ถ้าหลวมจะเกิดความต้านทานสูง ทำให้เกิดความร้อนและไฟอาร์กได้
  • แบรนด์ที่น่าเชื่อถือ: ยี่ห้อที่ได้มาตรฐานอย่าง Staubli (เดิม Multi-Contact) จะมีคุณภาพดี แต่ราคาก็สูงตามมา ส่วนยี่ห้ออื่น ๆ ก็มีที่ดี ๆ เยอะครับ แต่ต้องดูรีวิวและเช็กคุณสมบัติให้ดีก่อน

3. ระวังเรื่องการติดตั้งและข้อผิดพลาดที่พบบ่อย

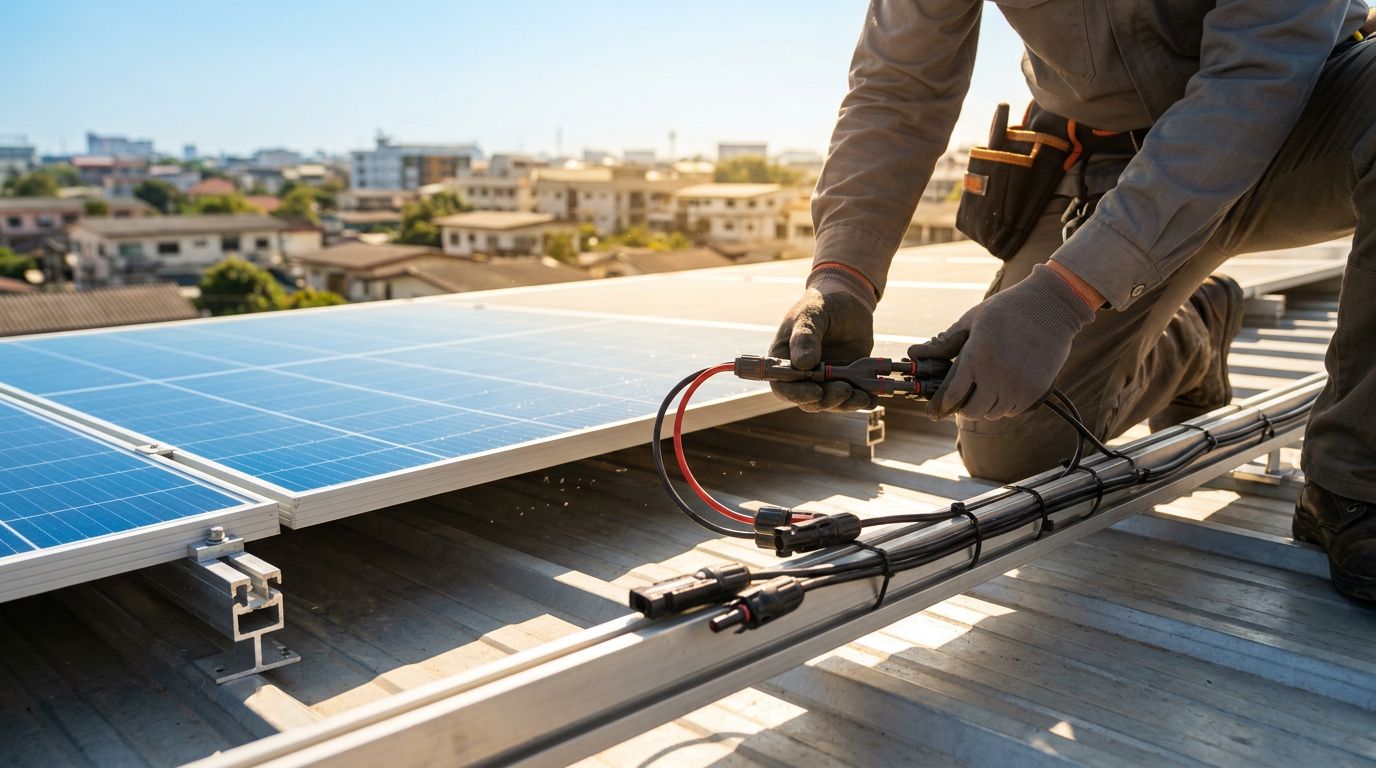

นอกจากตัวอุปกรณ์แล้ว วิธีการติดตั้งก็มีผลไม่แพ้กันครับ

  • อย่าให้สายตึง: เวลาเดินสาย MC4 Y-Branch อย่าดึงจนตึงเปรี๊ยะ ควรให้มีระยะหย่อนเล็กน้อย เผื่อการขยายตัวของสายเมื่อร้อน หรือการขยับตัวของโครงสร้าง
  • การจัดระเบียบสาย: ใช้เคเบิลไทร์รัดสายให้เป็นระเบียบ ไม่พันกัน และไม่ให้สายไปเสียดสีกับขอบคมของแผงหรือโครงสร้าง
  • ตรวจสอบหลังติดตั้ง: หลังติดตั้งเสร็จ ลองใช้มือจับข้อต่อแต่ละจุดดูว่ามีจุดไหนร้อนผิดปกติไหม หรือมีรอยไหม้เล็ก ๆ หรือเปล่า ถ้ามีแสดงว่าต้องแก้ไขทันที ผมเองเคยพลาดไม่เช็กละเอียด สุดท้ายต้องรื้อมาซ่อมกลางแดดเลยครับ เสียเวลามาก

สรุปคือ การเลือกสายและข้อต่อ MC4 Y-Branch ไม่ใช่แค่หยิบอันไหนก็ได้ครับ ต้องพิจารณาทั้งขนาดสาย คุณภาพวัสดุ และวิธีการติดตั้งอย่างละเอียด ถ้าอยากรู้รายละเอียดเชิงลึกเกี่ยวกับ วิธีเลือกสาย mc4 y branch ที่ถูกต้อง ผมแนะนำให้อ่านบทความจาก ArsomSolarCell ครับ มีข้อมูลครบถ้วนเลย

จากประสบการณ์ผม การลงทุนกับอุปกรณ์ดี ๆ และใส่ใจในรายละเอียดเล็ก ๆ น้อย ๆ ตอนแรก จะช่วยประหยัดเวลาและค่าซ่อมบำรุงในระยะยาวได้เยอะมากครับ
